К514ИД2, КР514ИД2

Микросхемы представляют собой дешифратор для семисегментного полупроводникового цифрового индикатора с разъединенными катодами сегментов. Предназначены для работы в электронной аппаратуре в качестве дешифратора логических сигналов из двоичного кода 8-4-2-1 в семисегментный код для питания цифровых полупроводниковых индикаторов. Содержат 124 интегральных элемента.

Назначение выводов:
КР514ИД2:
 1 — вход;
 2 — вход;
 3 — вход;
 4 — вход;
 5 — вход;
 6 — общий;
 8 — выход;
 9 — выход;
10 — выход;
11 — выход;
12 — выход;
13 — выход;
14 — напряжение питания (+Uп).
К514ИД2:
 1 — вход;
 2 — вход;
 4 — вход;
 6 — вход;
 7 — вход;
 8 — общий;
 9 — выход;
10 — выход;
11 — выход;
12 — выход;
13 — выход;
14 — выход;
15 — выход;
16 — напряжение питания (+Uп).

условное графическое обозначение микросхем: К514ИД2, КР514ИД2

Электрические параметры:
Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . 5 В ±5%
Выходное напряжение низкого уровня при Uвх1=2 В;
Uвх0=0,8 В; Iвых=20 мА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,4 В
Ток потребления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 50 мА
Выходной ток высокого уровня при Uвх1=2 В;
Uвх0=0,8 В; Uвых=10 В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 250 мкА
Входной ток низкого уровня при Uвх0=0,4 В . . . . . . . . . . . . . . . . . ≤|-1,6| мА
Входной ток высокого уровня при Uвх1=2,4 В . . . . . . . . . . . . . . . . ≤0,07 мА
Входной ток высокого уровня при максимальном
входном напряжении Uвх1=5 В . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤1 мА

Предельно допустимые режимы эксплуатации:
Напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5,25 В
Максимальное напряжение на каждом выходе . . . . . . . . . . . . . . . .10 В
Максимальный выходной ток на каждом выходе . . . . . . . . . . . . . . .20,5 мА
Температура окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . .-10…+85 °C

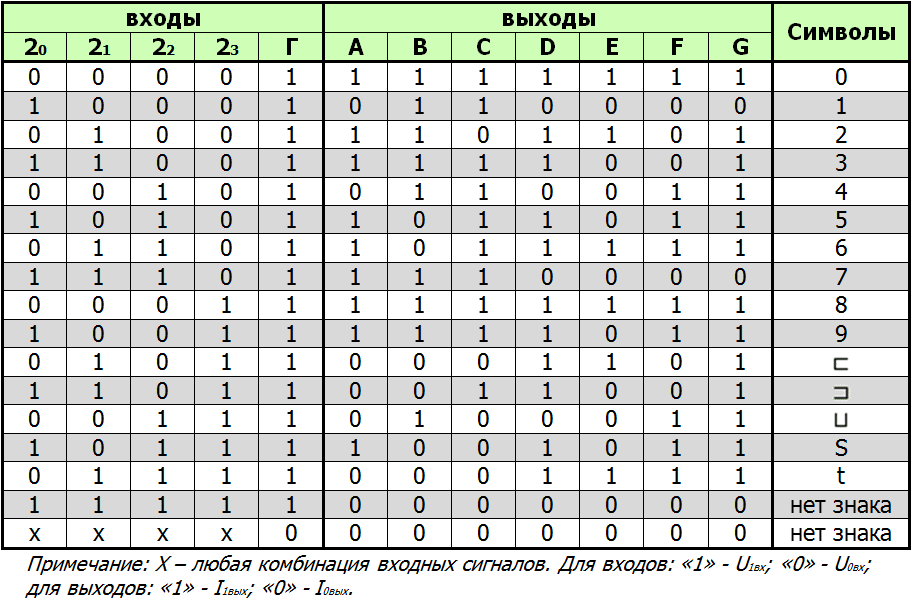

Таблица истинности:
таблица истинности микросхем: К514ИД2, КР514ИД2
